一：物料寬度檢測與PLC通信數據采集系統

1， 系統組成

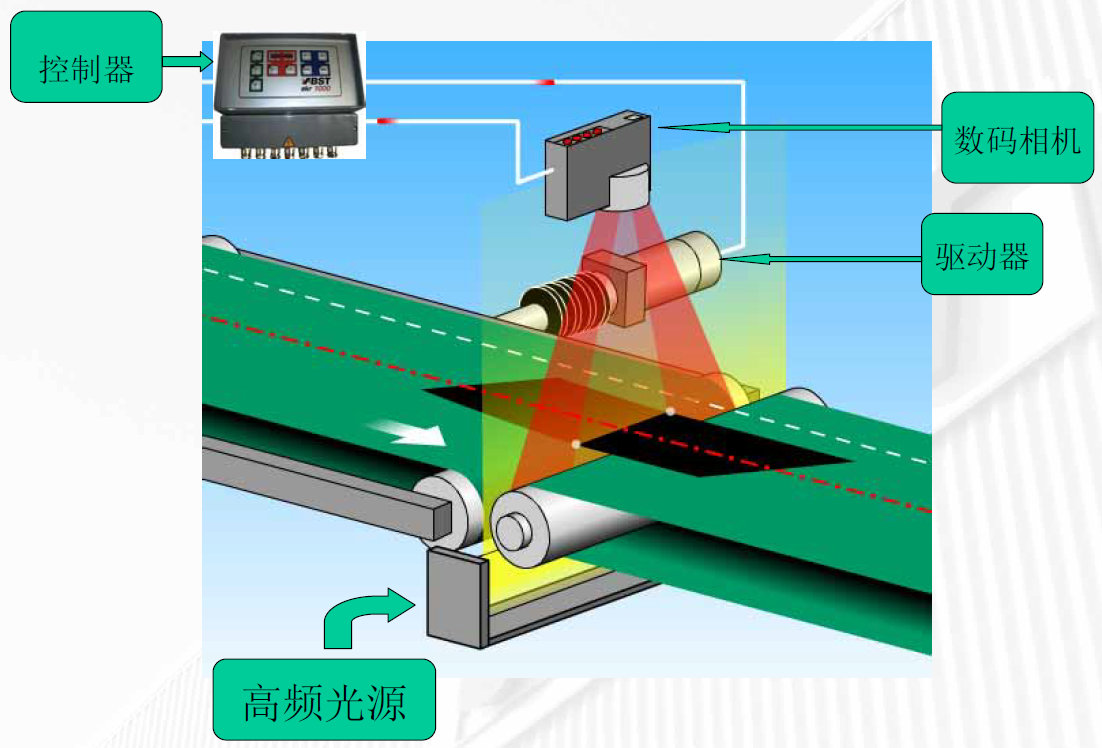

該系統有一個CPU32通過Can網連接一個或三個傳感器CCD Pro5000/50，一個或兩個36W高頻燈盒組成。

2， 工作原理

CCD Pro5000/50傳感器檢測到物料的實際寬度數值，傳送到CPU32，CPU將數據分析處理并將結果傳送到Protouch顯示屏顯示出實際物料寬度。同時CPU32通過網絡和PLC通信傳送寬度數據。

二：物料輪廓檢測系統數據進入PLC顯示測量結果

1， 在輪廓測量儀表選擇測量形狀，測量結果誤差判斷。

2， PLC采集輪廓數據結果顯示尺寸。

三：鋼絲直徑測量控制

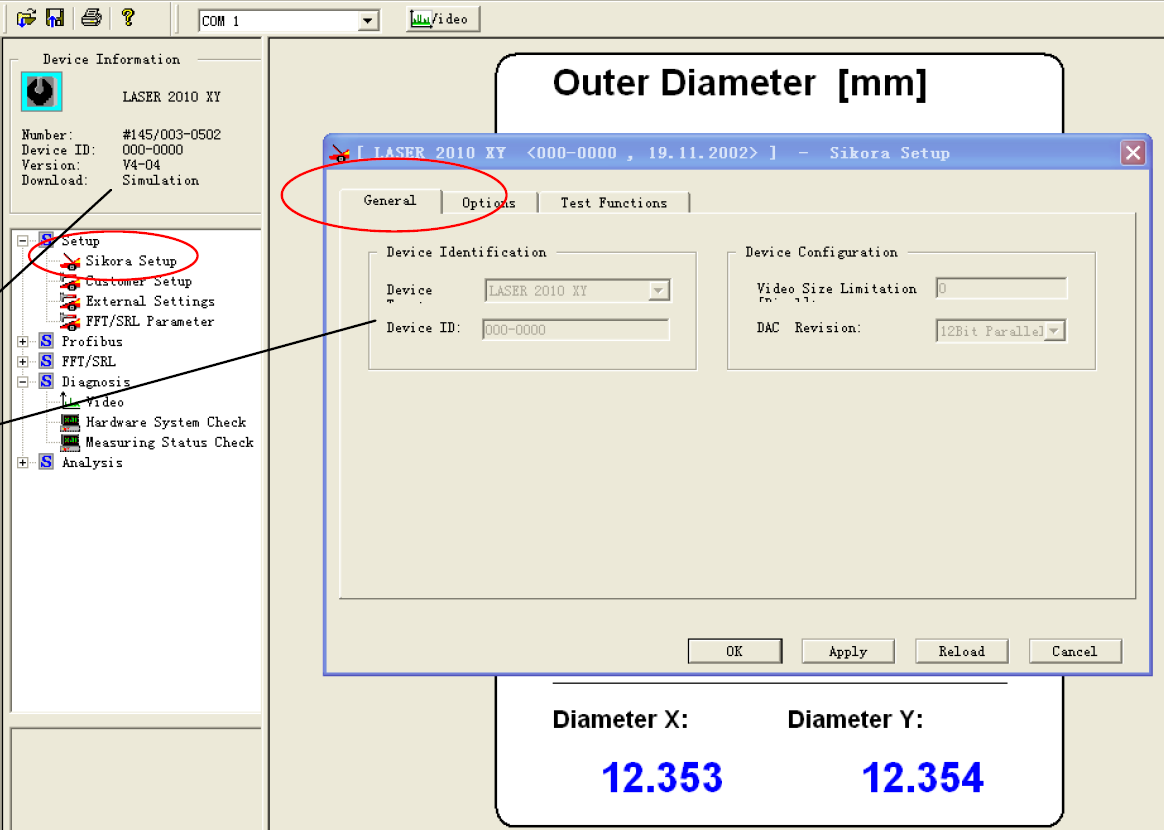

1，鋼絲穿接在直徑測量儀中間，軟件設置調整，測量數據通過RS485通信傳送到PLC。

2，PLC數據在觸摸屏或上位機顯示。

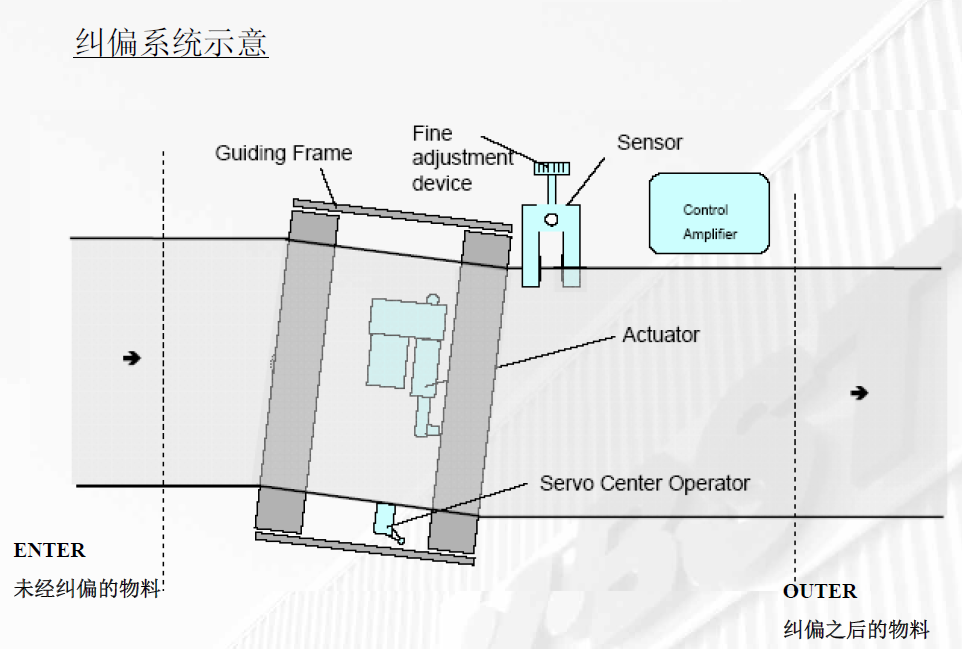

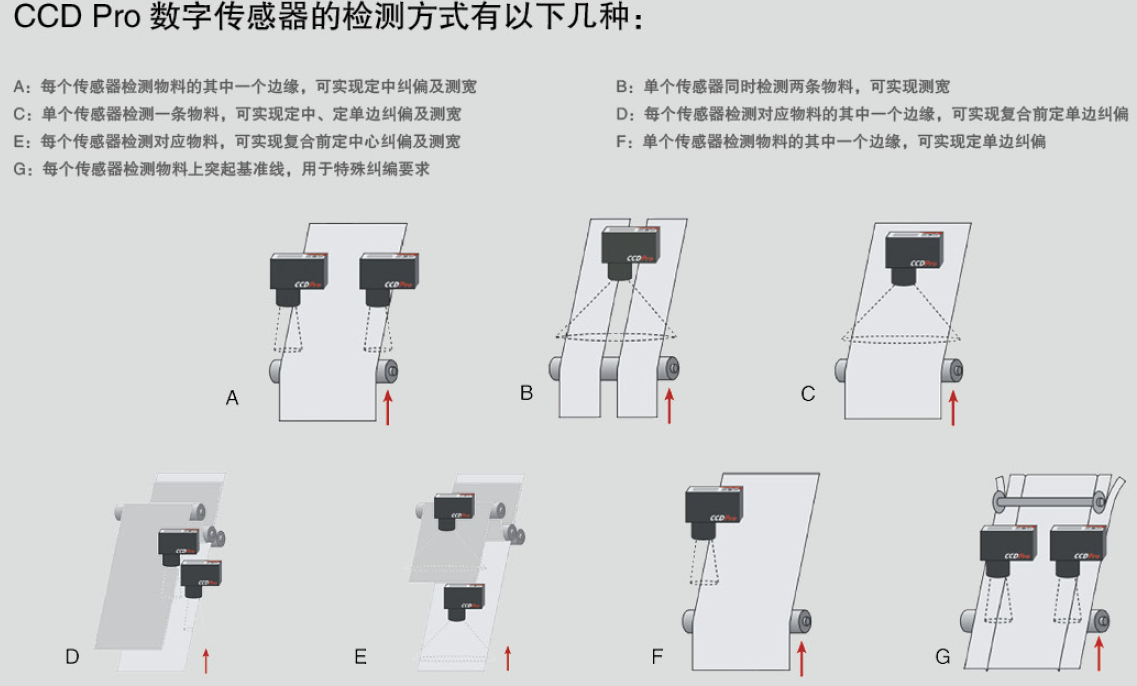

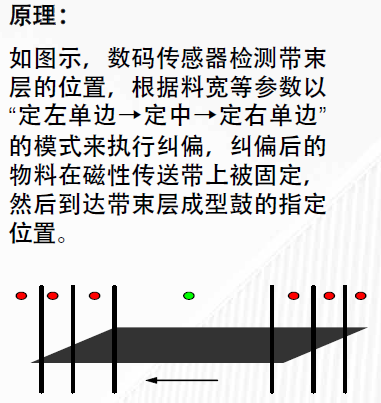

四：物料糾偏控制系統

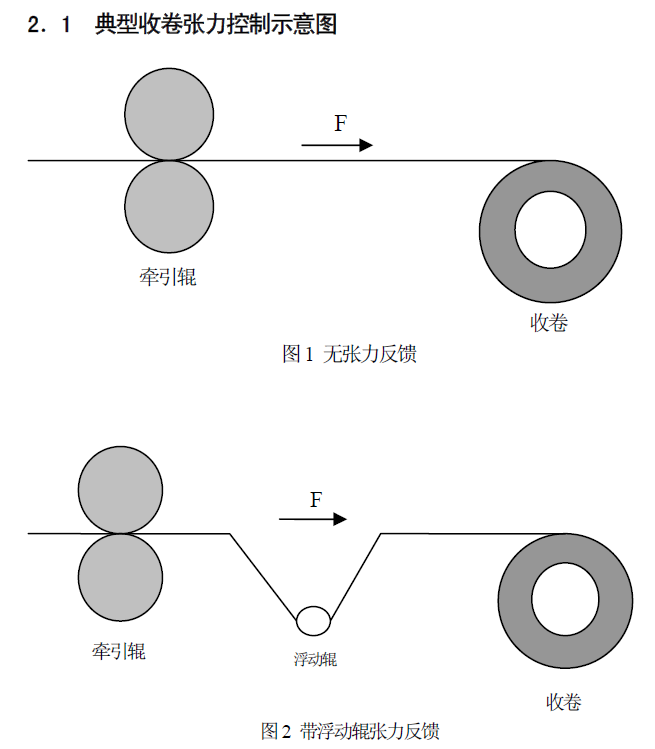

五：卷取張力及放卷張力控制

1，無張力傳感器檢測機構，通過矢量變頻器設定張力控制模式，通過PLC及觸摸屏設定張力來控制運行張力及停機張力。

2，有張力傳感器檢測機構，則根據張力反饋控制變頻器速度達到恒張力控制。

3，在放卷過程，張力控制可以通過磁粉離合器或氣動比例閥或伺服控制器等來控制放卷張力。

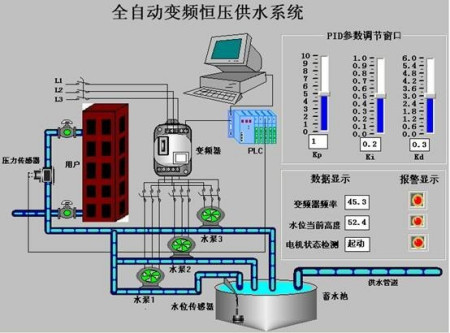

六：恒壓供水控制系統

1， 根據管道壓力傳感器實際數據，由PLC或數字儀表設定壓力值，PID調節變頻器運轉速度，達到設定壓力值。

2， 多臺水泵運行時，依次運行下一臺水泵，直至壓力符合要求。壓力超出設定值，依次停止水泵。

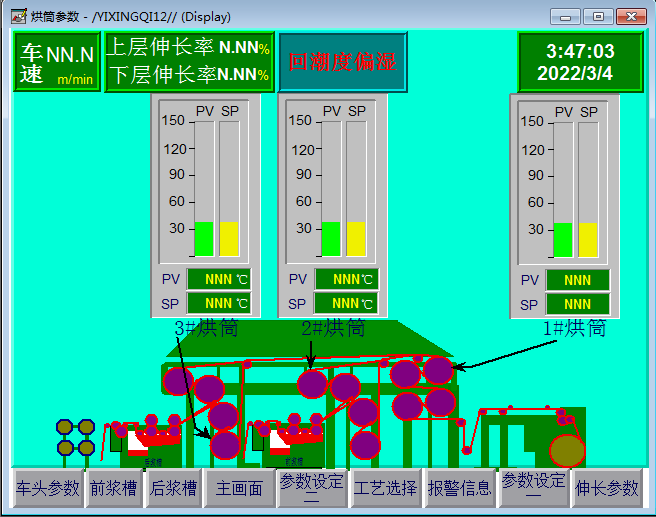

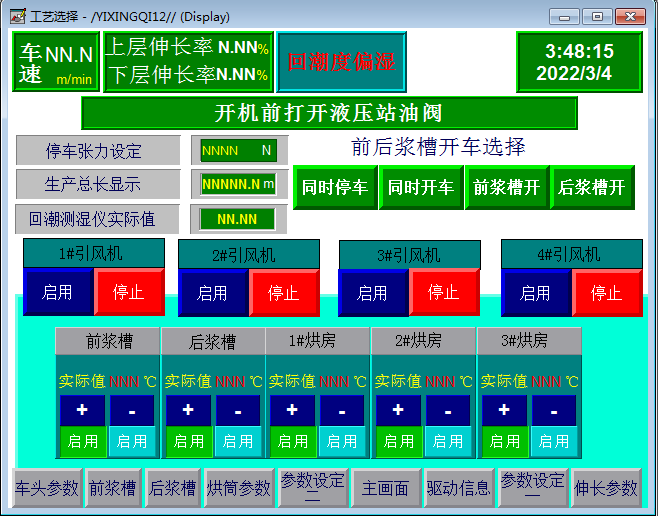

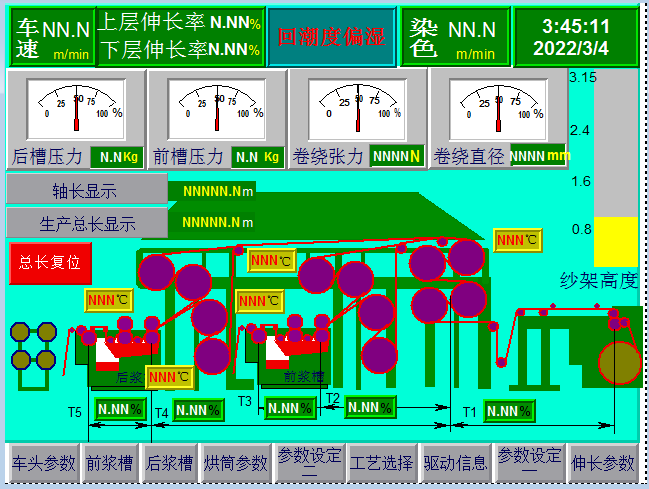

七：七單元漿紗機AB PLC控制系統

1， AB PLC，變頻器，觸摸屏，以太網通信。

2， 變頻器運行狀態及電流在觸摸屏顯示。

3， 建立配方數據。

4， 卷起變頻器無張力傳感器，觸摸屏上設定張力，直接張力模式控制。

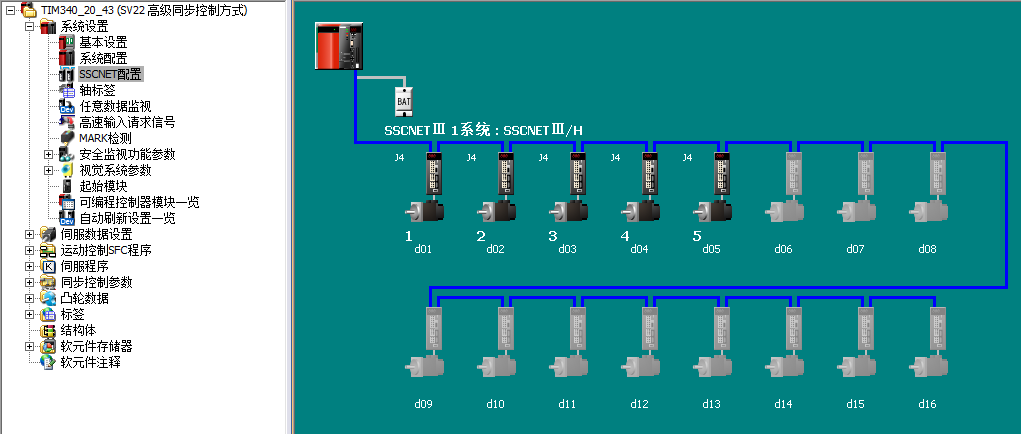

八：無心磨多伺服控制系統

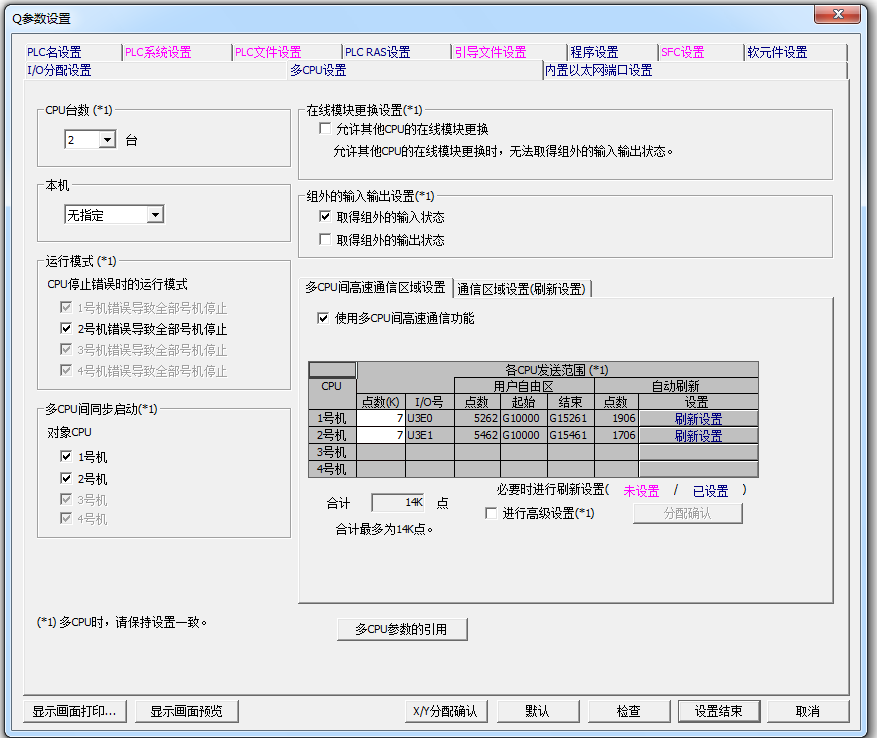

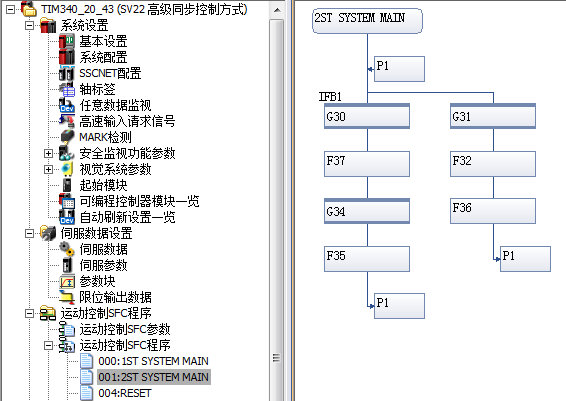

1， 三菱Q系列CPU運動控制系統。

2， 無心磨精度要求特別高，要求伺服控制穩定可靠。

3， 中途停電保持伺服位置不變。

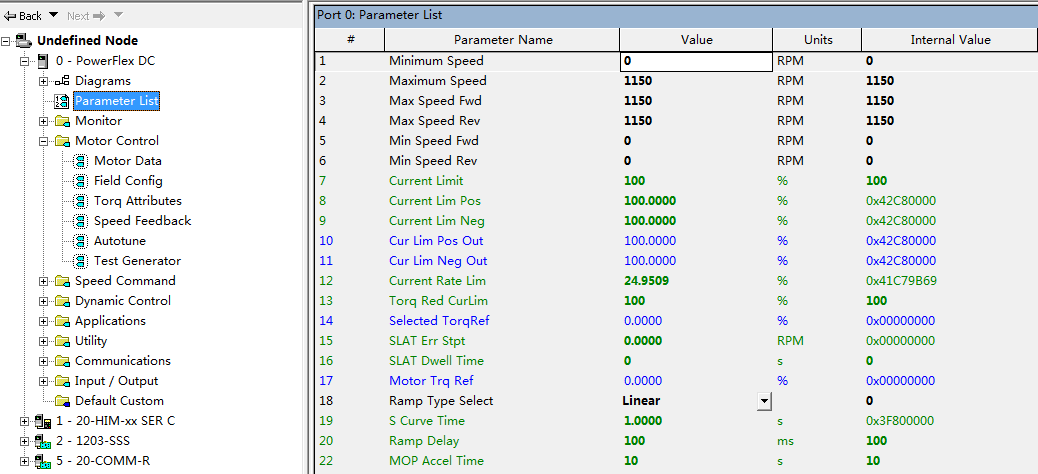

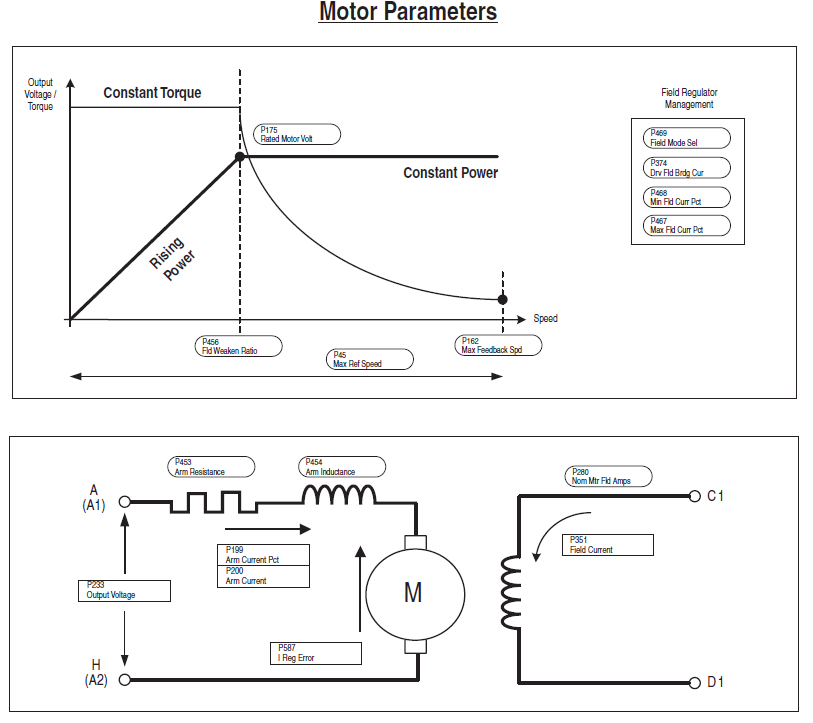

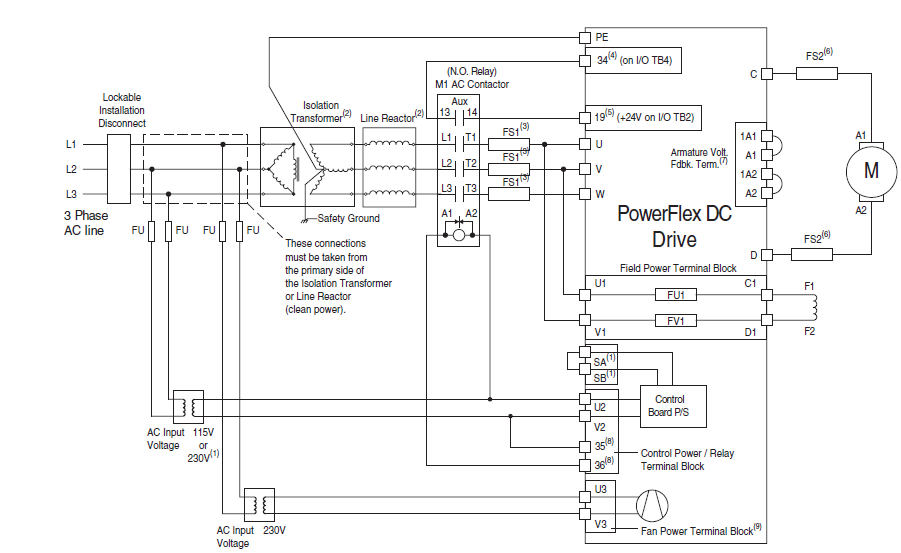

九：AB直流調速系統
